Адаптер переходник для манометра измерения давления топлива

Mazda 6 2.0 AT хетч › Бортжурнал › Мастерим манометр проверки давления топлива.

Немного теории вопроса. Понимаем, что:
1. Насос должен выдавать определенное давление топлива при работе двигателя. Если это не так, то — или фильтры засорились или насос на подходе. И то и другое — важно понимать. Иначе — начинает теряется мощность, мотор тупит. Моторчик бензонасоса может заклинить в любой момент, если начинает «умирать».
2. После остановки мотора, давление должно держаться на определенном уровне за определенное время — иначе может плохо заводится. Если не так — пропускает обратный клапан в насосе.
3. Насос должен создавать определенное давление — если просто измерить давление от насоса — без работы двигателя. Также показывает состояние фильтров и состояние насоса.

Для проверки давления — на сервисе — подключают топливный манометр — в разрыв топливной магистрали от насоса к рампе, и проверяют в разных режимах.

Можно сделать сравнительно недорого своими силами и потом пользоваться при необходимости. Особенно важно при больших пробегах — следить за состоянием насоса и фильтров в баке.

Уточнение. Этот манометр имеет бензо-штуцер с внутренней резьбой редкого размера. Именно такая резьба — на проверочном штуцере в инжекторном ВАЗе. Поэтому — нужен специальный переходник-штуцер. Просто так — не купить, только там где продают гидро-аппаратуру.

Переходник — штуцер 7/16-20 UNF (это обозначение резьбы) = 26 руб. Куплен в ЛЕОТЕК

Бензофильтр ВАЗ 2104-07 = 100р или б/у. Нужны только штуцеры от фильтра. Б/у нет, поэтому покупаем самый дешевый. Отрезаем штуцеры, немного развальцевать концы.

Соединитель топл.системы «Y»-образный ВАЗ-1118 = 75р.

Источник

Андрей Пифон › Блог › Манометр давления топлива. Переходник для рампы BMW.

Всем привет) начинаю развивать не только бортовой журнал, но и блог)
Сегодня мы поговорим о манометрах давления топлива. Не буду вдаваться в то, как сделать его из подручных материалов, но что в нём обязательно должно быть:
1. Сам естественно манометр, желательно до 10 бар, т.к когда неисправен регулятор давления то в топливной системе может запросто быть 7,5 бар, и чтобы нашу игрушку из под какого нибудь насоса не разорвало, тоже самое относится и к шлангам, они должны быть бензостойкие, а в идеале арматура.
2. Клапан сброса давления, и не просто сброс как на компрессометре, а именно шланг и сброс. Нужен для того, чтобы при отсоединении устройства не засиячить все вокруг легко воспламеняющей жидкостью.
3. Ну и естественно сам переходник на соответствующую топливную рампу или в разрыв.

Читайте также:  Давление насыщенного пара жидкости формула

Осмотрев все переходники обнаружил что переходник на топливную рампу bmw есть ( а он в кузовах е46, е53, е39, совпадает с размером колесного нипеля), НО он не открывает нипель на рампе. Теоретически его можно оттуда выкрутить, но опятьже перед этим необходимо сбросить давление в рампе. А именно вынуть предохранитель отвечающий за насос, и покрутить двигатель стартером, чтобы давление ушло.

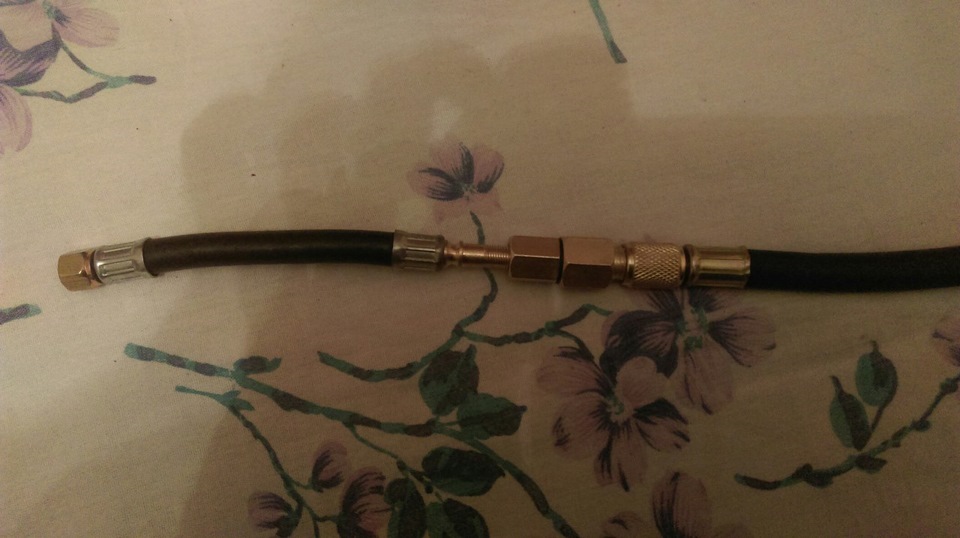

НО, я решил пойти по более интересному пути. А именно найти этот переходник, после долгих раздумий сначала думал просто собрать из наконечника для насоса с резьбой и шлангов, но потом вспомнил о удлиннителях колесных наконечников для сдвоенных колес у фур\газелей).

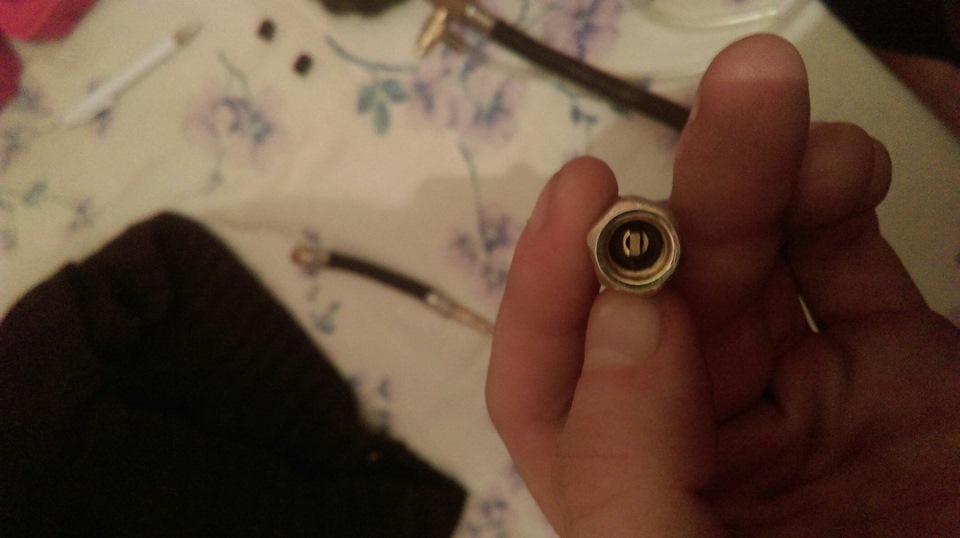

В магазине автозапчастей был найден подходящий идеально от ГАЗ-31 стоимоть 100 рублей

Перейдем к важному, и заключению.
Работая с огнеопасными жидкостями под давлением, не забываем о безопасности.
А именно, об защитных очках

И огнетушителе 😉 + надеть на сам нипель на рампе какую нибудь вискозную салфетку в несколько слоёв которая в случае небольших подтеков бензина впитает их в себя и не даст растечься вокруг)

Источник
