ГАЗ Валдай Фургон->Эвакуатор › Бортжурнал › Подкачка колес на Валдай

Всем привет столкнулся с такой проблемой как спускают колеса
колеса по хорошему под замену в круг ибо 324 т.км дают о себе знать почти полуслики лысые
но с деньгами пока что кот наплакал (надо на них заработать)
но и в целом решение очень нужное о подкачке (т.к часто в эвакуации она нужна, а подкачка редко у кого есть)
обычно так затаскиваешь машину на пустом колесе так она на нем и прыгает на платформе что не есть гуд
Пох конечно после дтп когда колесо колотое, а когда целое желательно накачать.
Обычные же автомобильные насосы делают это долго (нужно минут 5-7 ждать)
пропобывал таким накачать колесо с 1 бар до 6.5 (насос может только 4 накачать) на гружёной наверное еще меньше.
Т.к грузовой насос типо Беркут Р20 стоит дорого в районе 7т.р
решено было сделать подкачку от тормозной системы благо это делается болт он.
=========================================================================
идею подсмотрел у Igorgiv
=========================================================================
Что понадобиться:
РААЗ 100-3515310 Клапан контрольного вывода КамАЗ 230 руб
NO NAME 5320-3929010-50 Шланг подкачки колеса L=12м 567 руб
———————————————————————————————————
клапан устанавливаем в ресивер что рядом с аккумуляторами
нужны два ключа на 30 что бы открутить заглушку
и 27 что бы затянуть клапан
и еще медное кольцо уплотнительное
у меня машина еще свежая кольцо оставил старое
далее сдвигаем по максимуму пневмобалон от аккумуляторов что бы было удобно подкручивать шланг
( в идеале конечно развернуть балон что бы подкачка была между кабиной и осушителем (но я не знаю как снимаются шланги пластиковые ( а портить их не стал)
———————————————————————————————————
почему именно камазовский клапан, а не пнематический быстросъем как на шиномонтажках?
от обычной пневматики клапана очень капризные и не надежные (работал 4г на сто)
и они периодически клинят в открытом состоянии что для тормозной системы не есть гуд (плюс не любят песок и грязь (теряют подвижность)
плюс тех осмотр на врятли с таким получится пройти.
С камазовским же таких проблем нет (единственное что используется гайка барашек для коннектора)
не самое удобное что нужно крутить, за то надежно
===============================================
далее т.к кран у нас камаза то и подкачка подходит от камаза)
цена просто подарок за 12метров резиного шланга с фитингом 567 рублей
есть одно но что нет крана и манометра
тоесть как только накрутил гайку барашек на клапан воздух сразу идет на улицу ( накачивать так колеса будет дико не уднобно)
по этому я переделал шланг
укоротив его на глаз где то см на 50-60
и установив в место зажима на нипель быстросъем от обычной пневматики на 1/4
для этого купил адаптер Адаптер (переходник) FUBAG 180121 230 руб
он идет на 8мм елочкой + спец хомут для обжима шланга
подходит идеально на камазовский шланг
———————————————————————————————-
и так теперь есть цивильный переходник подкачка быстросъем евро
но колеса то им не накачать же

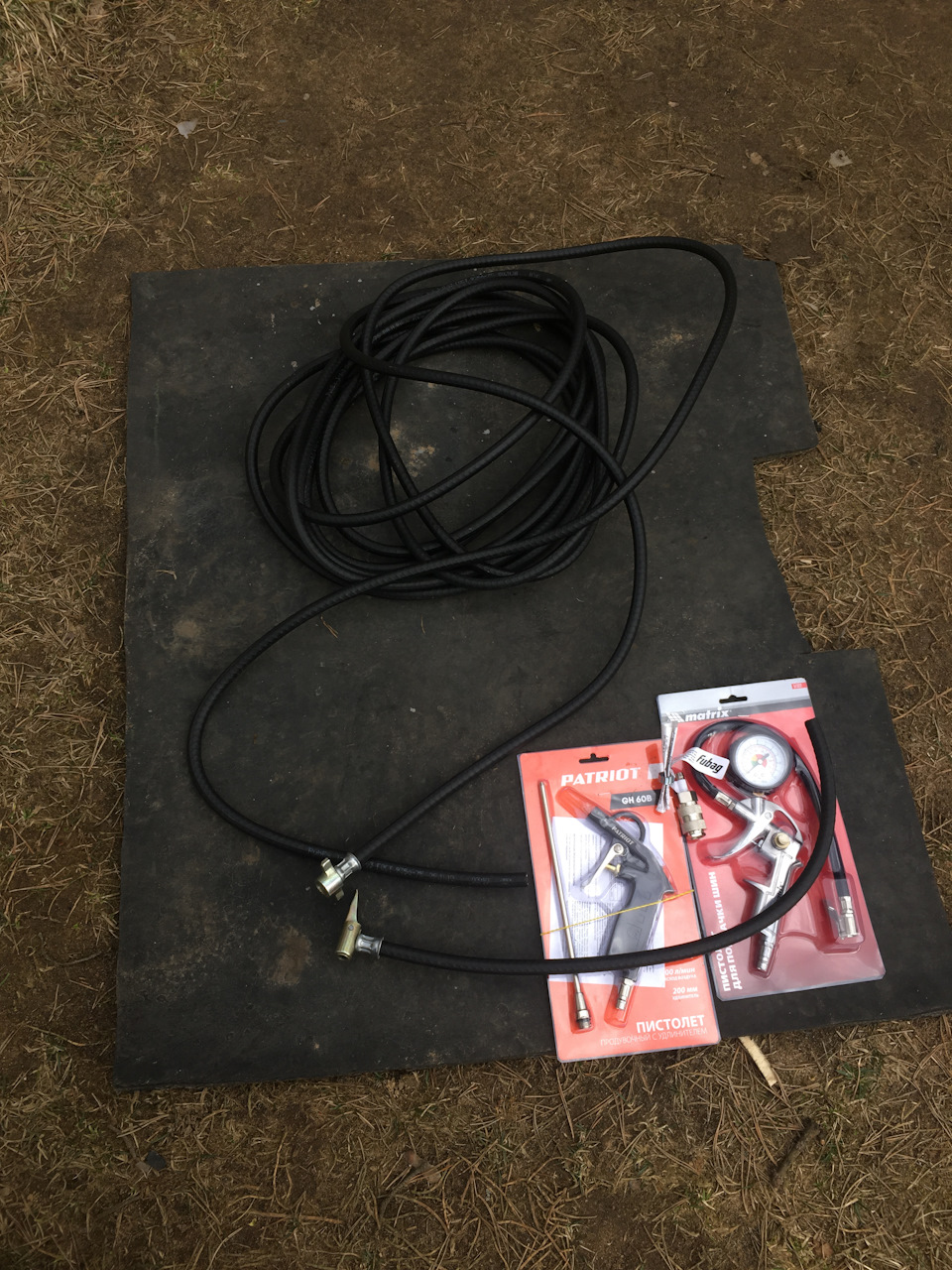

был куплен шиномонтажный Пистолет для накачки шин MATRIX 57322 560 руб (с манометром до 12 бар)
подошел естественно болт к быстросъему и получается удобный комплект как на шиномонтажке)
только всегда с собой и в поле и в любой глуши
так же был куплен продувочный пистолет Пистолет продувочный PATRIOT GH 60B 251 руб
продуть салон или еще чего вообщем то же вещь нужная)
12метров шланга идеально хватает обойти машину и накачать заднее левое колесо
если возьмете 6 придется под машиной шланг кидать
————————————————————————————————
Для эвакуации такой 12метровый шланг то же плюс будет удобно и главное быстро качать колеса

======================================================
давление что дает система тормозная валдая равна 7 бар стабильно (и 8 когда качает компрессор на двигателе)
накачать колеса 6.5 без проблем и очень быстро где то сек 30 (в место 15минут обычным авто компрессором)
Вообщем вещь всем советую

Источник

ГАЗ-33106 «Валдай»

На российском рынке присутствует множество различных грузовых автомобилей, как отечественного, так и зарубежного производства. Одной из самых практичных и надежных разновидностей техники, производящихся на территории нашей страны, является ГАЗ-33106 «Валдай».

Среднетоннажный низкорамный грузовик «ГАЗ-33106 «Валдай» относится к числу самых успешных производственных проектов Горьковского автозавода – с 2005 года, когда данная модель была запущена в серию, продано десятки тысяч таких машин. Это недостижимый показатель для конкурентов в данной нише рынка. Однако в начале 2016 года ГАЗ снял с производства по-прежнему пользующуюся спросом модель. Почему это произошло; что из себя представляет «Валдай» и что рассказывают об опыте работы на нём непосредственные владельцы – читайте в данной публикации.

Читайте также:  Нет давления в топливной рампе ваз приора

Начало производства

Маневренность не очень волновала предшественниов «Валдая» – среднетоннажные грузовики семейства «ГАЗ-3307». Которые, как известно, разрабатывались ещё в 80-х годах ХХ века и были рассчитаны на эксплуатацию, главным образом, в сельской местности. Да и в городах тогда совсем не было так тесно, как в нашу эпоху.

«Валдай», в отличие от своего предшественника, имеет более низкую посадку (погрузочная высота автомашины в гружёном состоянии составляет всего 985 мм). Уменьшению погрузочной высоты способствовала, в том числе и замена традиционных ГАЗовских 20-дюймовых колёс на привычные для европейских развозных грузовиков –размерностью в 17,5 дюймов.

Основными покупателями «Валдаев» стали мелкие и средние транспортные компании, для ресурсов которых малотоннажников стало недостаточно. Производители не только «нарастили мускулатуру» грузовика и уменьшили до очень комфортной его погрузочную высоту. Но и применили новые поворотные кулаки, увеличившие угол поворота до 43-х градусов. Что благотворно сказалось на показателях маневренности автомобиля в стеснённых условиях современного мегаполиса. Радиус разворота грузовика составляет всего лишь 6,5метров.

Разумеется, по проходимости «Валдай» не может потягаться с «ГАЗ-3307». Это преимущественно «городской житель», развозной грузовик класса N-2, категории MCV, для дорог с твёрдым покрытием. В отличие от «Газели», прав категории «В» для вождения «Валдая» будет недостаточно: для него требуется категория «С».

Первые образцы грузовика «Валдай» создавались в сотрудничестве с Минским автозаводом, ещё в 1999 году. Однако в итоге «МАЗ» опередил нижегородцев, первым запустив в массовое серийное производство свой низкорамный среднетоннажник – пятитонный «МАЗ 4370 «Зубрёнок».

Была идея оснастить ГАЗовский среднетоннажный грузовик безкапотной кабиной типа «МАЗ-5336», но конкретного воплощения она не получила. Решено было использовать массовую кабину нижегородского супербестселлера – «Газели».

Тем более, что под капотом моторного отсека этой кабины, который, как известно, рассчитан на короткий 4-х цилиндровый двигатель, получилось довольно компактно разместить рядный 6-ти цилиндровый дизельный мотор «ГАЗ-562» (лицензионный «Steyr», первый движок «Валдая»). Это позволило, несмотря на выдвигающийся вперёд кожух двигателя, сохранить место для второго пассажира, посередине. То есть, кабину можно охарактеризовать как «условно трёхместную» – для коротких поездок и двухместную – для продолжительных и междугородных.

Внешне «ГАЗ-33106 «Валдай» очень похож на «Газель», но, вместе с тем, заметно отличается от неё своим массивными бампером и решёткой радиатора, а также более внушительными размерами. При аналогичной кабине и внешней схожести, «Валдай» выглядит гораздо серьёзнее: его ширина и высота больше, чем у «Газели» на 284 и 125 мм соответственно.

Конструкция кузова данного грузовика – рамная. Сама рама собирается из лонжеронов, взятых у модели «ГАЗ-3307», с оригинальными траверсами и кронштейнами. Построенный на платформе пятитонника, «Валдай» обладает значительным запасом прочности, позволяющим перевозить грузы массой и более четырёх тонн. В итоге эволюции модели получился «ГАЗ-33106» – современный бизнес-развозник с удобной погрузочной высотой, довольно-таки комфортабельной подвеской, безопасной тормозной системой и экономичным дизельным двигателем. Машина, на которой получается зарабатывать неплохие деньги!

На седьмой Международной специализированной выставке «Коммерческий автотранспорт», проводившейся в 2006 году в Москве, новая, на тот момент, модель горьковского автозавода – автомобиль «Валдай» – была признана победителем в номинации «Лучший отечественный грузовик».

Состоявшийся в 2010 году переход с минских дизелей на современные моторы «Камминз» китайской сборки сделал «Валдай» значительно более комфортным и тихим, ушли излишние вибрации на холостых и снизился расход топлива. Сторонников данной модели значительно прибавилось. В связи с этим, прекращение её производства был многими принято резко отрицательно.

Последний автомобиль «Валдай» сошёл с конвейера Горьковского автозавода в последних числах декабря 2015 года. На смену «Валдаю» компания вывела на рынок пятитонный грузовик «ГАЗон Некст», модификация «Сити» – также обладающий низкой погрузочной высотой, на низкопрофильных колёсах, городской развозник.

Однако до сих пор высказываются мнения о неравнозначности данной замены. По сравнению с обладающим малыми габаритами и маневренностью «Газели» «Валдаем», «ГАЗон Некст» называют неповоротливым, «слоноподобным» и, к тому же, стоящим на порядок дороже автомобилем. Отмечается также, что «ГАЗон Некст» – модель ещё «сырая», недоработанная. Подобные настроения сказываются на спросе: рынок принял «ГАЗон Некст настороженно, и его продажи в первые годы производства не блещут.

Технические характеристики

ГАЗ-33104

  • Двигатель — ММЗ Д-245.7Е-3
  • Тип двигателя — рядный, 4-цилиндровый, 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива.
  • Рабочий объём, л — 4,75
  • Степень сжатия — 15,1
  • Номинальная мощность кВт (л.с.)/(об/мин) — 87,5 (119) / 2400
  • Максимальный крутящий момент, Н·м / (об/мин) — 420 / 1400
  • Снаряженная масса, кг — 3545
  • Полная масса, кг — 7400
  • Максимальная скорость, км/час — 95
  • Время разгона до 80 км/ч, секунд — 45
  • Средний расход топлива, л/100 км (по ГОСТ 20306-90)
    • при скорости 60 км/ч — 13
    • при скорости 80 км/ч — 18
Читайте также:  Небольшая температура повышенное давление

ГАЗ-33106

  • Двигатель — Cummins ISF
  • Тип двигателя — рядный, 4-цилиндровый, 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива.
  • Рабочий объём, л — 3,76
  • Степень сжатия — н.д.
  • Номинальная мощность кВт (л.с.)/(об/мин) — 111 (152) / 2600
  • Максимальный крутящий момент, Н·м / (об/мин) — 491 / 1200—1900
  • Снаряженная масса, кг — 3350
  • Полная масса, кг — 7400
  • Максимальная скорость, км/час — 105
  • Время разгона до 80 км/ч, секунд — 40
  • Средний расход топлива, л/100 км (по ГОСТ 20306-90)
    • при скорости 60 км/ч — 12
    • при скорости 80 км/ч — 15

Габаритные размеры и масса

Габаритные размеры оптимальны для перемещения по городу. Но, в то же время, они не являются препятствием для транспортировки довольно больших грузов. Также габаритные размеры непосредственно зависят от конструкции кабины.

Доступны следующие её модификации:

  • однорядная;
  • трехместная;
  • со спальным местом;
  • без спального места.

Когда кабина однорядная, ГАЗ-33106 «Валдай» имеет следующие габаритные размеры:

  • колесная база – 3 310 мм;
  • ширина – 2 400 мм;
  • высота – 4 000 мм;
  • длина – 6 100 мм;
  • ширина – 2 400 мм;
  • длина – 3 200 мм;
  • высота – 2 600 мм.

Масса снаряженного автомобиля с такими параметрами составляет приблизительно 4 030 — 4 100 кг.

Трехместная кабина имеет чуть большие габаритные размеры, чем однорядная:

  • высота – 4 000 мм;
  • длина – 7 760 мм;
  • ширина – 2 400 мм;

Колесная база составляет 4 000 мм.

Размеры надстройки автомобиля:

  • высота – 2 600 мм;
  • длина – 3 600 мм;
  • ширина – 2 400 мм.

Ширина и длина полностью совпадают с соответствующими параметрами других кабин. Габариты надстройки составляют 5 100 мм. Величина колесной базы – 4 200 мм.

Рама автомобиля «Валдай» изготовлена методом штамповки и клепки из высокопрочной стали. Именно это и является одной из причин внушительной грузоподъёмности данной модели.

Двигатель

В качестве силового агрегата для автомобиля «Валдай» были протестированы дизели «ГАЗ-562 Steyr»; три вида моторов «Iveco»; в качестве базового выбрали сначала минский «Д-245.7» (с 2006 по 2010 год). С начала 2011 года все грузовики «Валдай» комплектуются двигателем «Cummins ISF-3.8s3154» китайской сборки.

Это рядный, 4-х цилиндровый, 4-х тактный дизельный двигатель с жидкостным охлаждением, с системой турбонаддува и охладителем наддувочного воздуха, с непосредственным впрыском топлива. Рабочий объём данного мотора – 3,76 литра. Номинальная мощность составляет 111 кВт, или 152 л.с. ( при 2600 об/мин).

  • Порядок работы цилиндров: 1-3-4-2.
  • Направление вращения коленчатого вала – правое.
  • Диаметр цилиндра составляет 102 мм, ход поршня – 115 мм.
  • Степень сжатия: 17,2.
  • Максимальный крутящий момент нетто: 491 Н-м (50.1 кгс-м), при частоте вращения коленчатого вала 1200-1900 мин.
  • Минимальная устойчивая частота вращения на холостом ходу: 800 мин -1.
  • Максимальная частота холостого хода, ограничиваемая регулятором: не более 2950 мин -1.

Система вентиляции двигателя «Камминз» – открытая. В моторе использован радиальный, 3-х плунжерный ТНВД (топливный насос высокого давления), с электромагнитным регулятором давления, с механическим подкачивающим насосом. Установлена топливная аппаратура подачи системы «Коммон Рэйл», производства компании «Бош», марки «CR/CP 3S3L110-30-789S».

Работает механический топливоподкачивающий насос в составе ТНВД и ручной – в корпусе фильтра грубой очистки топлива. Аккумулятор топлива высокого давления – цилиндрический, со сливным клапаном ограничения давления. Установлены форсунки марки «Бош-0445», снабжённые электромагнитным клапаном управления.

  • предварительной очистки, с ручным топливоподкачивающим насосом и с водоотделителем, со сменным фильтрующим элементом, датчиком наличия воды в топливе и электрическим
  • подогревателем топлива; тонкой очистки – со сменным фильтрующим элементом.

Система смазки применяется комбинированная: под давлением и разбрызгиванием. Масляный радиатор – полно-поточный, включенный постоянно. Масляный фильтр – полно-поточный, со сменным фильтрующим элементом. В двигателе «Камминз» применена жидкостная система охлаждения закрытого типа, с принудительной циркуляцией охлаждающей жидкости, и с расширительным бачком.

Система турбонаддува – газотурбинная, с одним турбо-компрессором типа «HE-211W», с радиальной центростремительной турбиной, с центробежным компрессором и воздушным охладителем наддувочного воздуха трубчато-пластинчатого типа.

Читайте также:  При перемене климата повышается давление

Расход топлива

Двигатель «Cummins ISF-3.8s3154» соответствует требованиям экологического стандарта «Евро-4». Его заявленный производителем рабочий ресурс составляет 500 тысяч километров. Максимальная скорость, которую он может обеспечить, составляет, по данным завода, 105 км/ч. Средний расход топлива составляет от 12 до 15 литров на 100 километров пути.

Коробка передач

Оснащается автомобиль однодисковым диафрагменным сцеплением Sacs, которое имеет высокую степень надежности и простоту в обслуживании. На ГАЗе в паре с двигателем работает пятиступенчатая коробка переключения передач с приводом отбора мощности.

Главная передача – коническая, гипоидного типа. Карданная передача – двухвальная с промежуточной опорой, с тремя карданными шарнирами на игольчатых подшипниках. Дифференциал конический, шестерённый. Сцепление однодисковое, сухое, с гидравлическим приводом.

Корпус ее отливается из алюминия, что существенно снижает общую массу машины. Но при этом он имеет достаточную эксплуатационную прочность. Задний мост оснащен узлом от советского грузовика ГАЗ-53 с небольшим изменением передаточного числа. Большая часть элементов трансмиссии взаимозаменяема с элементами машин этой марки.

Рулевая система и другие вспомогательные системы

«Валдай» оснащается различными вспомогательными системами, они делают управление автомобилем крайне простым и удобным:

  • ГУР;
  • ABS;
  • круиз-контроль;
  • подвеска двигателя ANVIS.

Тип рулевого механизма «ГАЗ-33106» – винт-шариковая гайка, передаточное число – 19,8 (в среднем положении). Применяется гидравлический интегральный усилитель руля, встроенный в рулевой механизм. Насос гидроусилителя руля (фирмы «ZF LS» – пластинчатый, двукратного действия.

Особо стоит упомянуть о наличии устройств, позволяющих осуществить запуск двигателя даже в суровый мороз: внутренний коллектор оснащается специальной спиралью, которая увеличивает температуру воздуха.

При необходимости возможно присоединение дополнительных элементов, работающих от сети 220 (В). Это позволяет прогреть агрегат чрезвычайно быстро, буквально за несколько минут. Увеличивается температура теплоносителя в рубашке охлаждения двигателя. Также подогревается масло в поддоне картера.

Тормозная система

На «Валдае» применена двухконтурная тормозная система с пневматическим приводом. Тормоза дискового типа, по кругу, с АБС и датчиками износа колодок. Ресурс работы колодок солидный: он составляет 200 тысяч километров. Запасная тормозная система – каждый контур рабочей тормозной системы. Стояночная тормозная система – с пневматическим приводом тормозных камер, с пружинными энерго-аккумуляторами, установленными на дисковых тормозах задних колёс.

Кабина

Трёхместная кабина «Валдая» была позаимствована у «Газели». Соответственно, в салоне всё практически точно повторяет «Газель». Комбинация приборов та же, что и в «Газели», за исключением того, что к ним добавлены два электрических манометра для каждого контура тормозной системы. Рулевое колесо такое же, как на автомобилях семейства «Соболь».

Сиденье водителя регулируется по высоте. Рулевая колонка регулируется по высоте и по углу наклона. Это позволяет подобрать более комфортное положение водителям разного роста и комплекции. Благодаря увеличению общей высоты кабины, а также использованию больших грузовых зеркал, вынесенных на металлических креплениях, обзорность с места водителя улучшена, по сравнению с «Газелью».

Модельный ряд

Базовые модификации «Валдая» – под индексами «ГАЗ-3310» и «ГАЗ-33101», с турбированным дизельным двигателем «ГАЗ-562» (3,13 л, 150 л.с., 420 Н•м), до серийного производства не были доведены. В серию пошла модификация «ГАЗ-33104», оснащённая силовым агрегетом «Д-245.7» минского моторного завода.

«ГАЗ-33106», оснащённый турбодизелем «Cummins ISF», выпускавшийся с 2010 по конец 2015 года, стал, как уже отмечалось, наиболее удачным вариантом «Валдая». Экспортные версии грузовика «ГАЗ-33106» комплектовались также дизельным двигателем «Cummins CIV».

  • С мотором «Д-245.7»: «ГАЗ-331041» и «ГАЗ-331042» – с удлинённой базой; «ГАЗ-331043» – с удлинённой базой и дубль-кабиной.
  • С мотором «Камминз»: «ГАЗ-331061» – с удлинённой базой; «ГАЗ-331063» – с удлинённой базой, дубль-кабиной и двумя спальными местами.

Колёсная база в серийных удлинённых версиях увеличена с 3,31 до 4-х и 4,75 метров; борт – до 5 и 6 метров соответственно. Есть и другие, гораздо менее распространённые, виды автомобилей семейства «Валдай»:

  • «ГАЗ-33104В» – тягач седельный (производства фирмы «Чайка-Сервис», под заказ) – для работы с бортовым полуприцепом;
  • «ГАЗ-43483» – опытная модификация, с усиленной подвеской шасси, полной массой 8,5 т и двойной кабиной;
  • «САЗ-2505» – самосвал, обладающий задней разгрузкой, объёмом кузова 3,78 кубометра и грузоподъемностью в 3 тонны;
  • «САЗ-2505-10» – самосвал с трёх-сторонней разгрузкой, объёмом кузова 5 кубометров и грузоподъемностью в 3,18 тонн;
  • «САЗ-3414» — седельный тягач для работы с бортовым полуприцепом САЗ-9414 (производство под заказ). «КАвЗ-32081», «ПАЗ-3202», «ГалАЗ-3207» – компактные автобусы.
  • «Касатка» – пожарный спецавтомобиль.
