Автоклав аппарат для стерилизации паром под давлением

Стерилизация паром. Режимы автоклава

В поликлиниках, больницах и хирургических отделениях используются автоклавы, сухожаровые шкафы и плазменные низкотемпературные стерилизаторы. В косметологических центрах также могут использоваться кварцевые (шариковые / гласперленовые ) стерилизаторы, ультразвуковые, и другие виды стерилизаторов. Наиболее распространенный вид — обработка паром.

Паровая стерилизация

Принцип работы парового стерилизатора и метод стерилизации паром основан на высокой проникающей способности тепла (и уничтожении патогенных микроорганизмов и спор) при использовании насыщенного водяного пара под давлением.

Стерилизация водяным паром происходит при 1,1 — 2 атмосферах внутри рабочей камеры.

Поэтому работа, обслуживание и ремонт паровых стерилизаторов должен выполняться с учетом всех рекомендаций производителя и норм безопасности. Необходим допуск к сосудам, находящимся под давлением.

Выполняем ремонт, диагностику и консультации по эксплуатации всех видов стерилизаторов!

  • Температура рабочих режимов паровой стерилизации: 120 — 134 °C
  • Давление в камере : 111,4 КПа — 203 КПа (1,1 -2 атм.)

Точные параметры зависят от выбранного режима и модели аппарата.

Общепринятых режима паровой стерилизации два:

  • Жесткий: 132 °С при 2 атм. на 20 минут.
  • Щадящий: 120 °С при 1,1 атм на 45 минут.

В большинстве современных стерилизаторов есть и другие программы для разных типов загрузок (твердые, пористые, ткани и т.д.) и тестов. Подробнее режимы стерилизации рассматриваем в отдельном материале.

Принцип работы парового стерилизатора

Как работает паровой стерилизатор : В процессе выхода в рабочий режим вода в водопаровой камере нагревается для запуска процесса испарения. Когда водяной пар в системе становится насыщенным, она стабилизируется, одновременно с этим температура и давление увеличиваются до необходимых значений. Под системой здесь подразумевается соединенные друг с другом водопаровая и рабочая камеры, все промежуточные контуры.

В самых сложных и многопрофильных паровых стерилизаторах (автоклавы класса B) с терилизации предшествует подготовительная фаза предвакуум (предварительное фракционированное вакуумирование).

В ходе данной стадии весь воздух из рабочей камеры откачивается специальным компрессором. При этом камера может частично заполняться паром. Иногда циклы заполнения камеры паром и откачивания полученной смеси до образования высокой степени вакуума повторяются до трех раз.

Далее начинается непосредственно процесс (фаза) стерилизации. Рабочая камера полностью заполняется насыщенным паром. Материалы и инструменты в течении заданного времени выдерживаются при заданных параметрах.

Это может происходить как под управлением встроенного микроконтроллера, так и в полуавтоматическом или ручном режимах.

По истечении необходимого времени давление в камере выравнивается с атмосферным, в зависимости от класса автоклава, выполняется фаза вакуумной или дополнительной (обычной) сушки.

При остывании загрузки (инструментов и материалов) до 40-50 °С и удалении лишней влаги дверь разблокируется. Далее можно разгружать стерилизатор.

Конечно, в профессиональных моделях все контролирует автоматика, а оператор должен лишь следить за тем, чтобы в ходе выполнения цикла не возникало никаких ошибок, правильно загружать и разгружать стерилизатор. Работать с полуавтоматическим или простейшим автоклавом сложнее, так как следить за временем ( а иногда — и температурой, и давлением) необходимо оператору стерилизатора, но с физической точки зрения принцип действия стерилизатора остается тем же самым.

Преимущества профессиональных паровых стерилизаторов не только в наличии стадии предвакуума, дополнительной вакуумной сушки и более разнообразных программах стерилизации. Важно, что сложные модели способны сами контролировать качество воды, сообщать об ошибках в ходе циклов, имеют намного больше степеней защиты и контроля качества, чем бюджетные аналоги.

Свяжитесь с нами: ответим на любые вопросы по автоклавам и другим стерилизаторам. Поможем проверить текущее состояние. Проведем совместную дистанционную диагностику. Или приедем для полноценной проверки на месте.

Читайте также:  Как ребенку измеряют внутриглазное давление

Источник

Виды паровых автоклавов

Современные паровые стерилизаторы можно разделить на несколько классов (типов) . Сейчас данная классификация автоклавов уже считается общепринятой и используется как на территории России, так и за рубежом.

Деление автоклавов на типы необходимо, поскольку они отличаются друг от друга по конструкции используются для работы с различными материалами и инструментами: например хирургические скальпели и стоматологические наконечники могут стерилизоваться в разных типах автоклавов (или в одном — при использовании универсального).

Классификация вводится в международном стандарте EN 13060

  • Актуальная версия международного документа: DIN EN 13060-2019 Small steam sterilizers.
  • Отечественная версия стандарта: ГОСТ Р ЕН 13060-2011 . Стерилизаторы паровые малые.

Касательно крупных (по объему стерилизационной камеры) стерилизаторов действует уже другой стандарт: ГОСТ 31598-2012 (EN 285:1996) Стерилизаторы паровые большие. Общие технические требования и методы испытаний.

В общем случае самая полная последовательность стерилизации в автоклаве состоит из следующих этапов

  • Предварительная вакуумизация (предвакуум)
  • Стерилизация водяным паром под давлением
  • Вакуумная сушка
  • Дополнительная сушка без вакуума

Стадия (фракционированного) предвакуума — удаление воздуха из рабочей камеры для беспрепятственного проникновения водяного пара и тепла во все поры, карманы, области стерилизуемых материалов. Предварительное вакуумирование — крайне важный этап, так как полное удаление воздуха из пор и микрополостей позволяет водяному пару (который в данном случае можно рассматривать как такую же среду) оказывать максимальное воздействие.

Если предвакуум отсутствует, во внутренних областях инструмента / материала остается воздух, через который пар и температура не могут попасть к стерилизуемому субстрату / оказать необходимое воздействие. Автоклавы без предвакуума (S, N) дешевле, но могут использоваться не для всех типов материалов и инструментов.

Стерилизация водяным паром происходит под давлением 1,1 — 2 атм. при температуре 120 — 130 градусов цельсия (параметры зависят от выбранного режима стерилизации).

Избыточное давление в рабочей камере образуется при испарении воды, которая из водопаровой попадает в рабочую камеру. Благодаря тому, что автоклав — это закрытая сбалансированная система, в определенный момент испарение воды прекращается, далее температура насыщенного водяного пара повышается до необходимого уровня, вместе с этим увеличивается и давление. Благодаря встроенной автоматике система может самостоятельно контролировать и поддерживать необходимые параметры.

Вакуумная сушка — удаление остатков пара и влаги из полостей и пор материалов и инструментов благодаря вакууму. Наличие данной функции (этапа) стерилизации позволяет получать сухие и стерильные материалы в конце цикла.

Дополнительная сушка без вакуума реализована в более простых автоклавах (класса N) где отсутствует вакуумная сушка.

В зависимости от наличия всех этих стадий автоклавы и подразделяются на соответствующие классы.

Важно: Наличие нескольких или сразу всех стадий стерилизации делает автоклав сложным техническим устройством, в котором такие опасные факторы, как высокое давление и температура, совмещены со сложной электроникой, системой самодиагностики (датчики давления, температуры, уровня и качества воды и тд).
Все автоклавы (независимо от класса и уровня сложности) должны в обязательном порядке обслуживаться профильной сервисной компанией, график ТО важно соблюдать, а при первых признаках неисправностей или отклонений от нормы обращаться за диагностикой и ремонтом стерилизаторов . Эксплуатация неисправного автоклава запрещена! Это крайне опасно!

Виды паровых стерилизаторов (автоклавов)

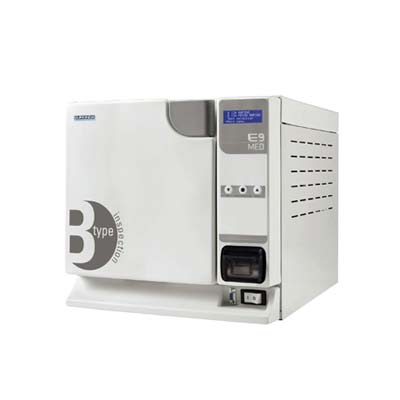

Автоклавы класса В

Автоклавы класса В – самые сложные и продвинутые устройства, обладают самым широким из всех автоклавов спектром применения, более высокой стоимостью (по сравнению с S и N).

Читайте также:  Как повысить давление быстро в домашних условиях таблетки

Паровые автоклавы класса В используют в любых ЛПУ, в том числе в хирургии (не только для стерилизации простого инструмента, но и, например, для автоклавирования жесткой оптики, если это разрешено производителем эндоскопа) и стоматологии (в том числе — для стерилизации стоматологических наконечников).

Отличительные черты класса B — наличие функций:

  • предварительная вакуумизация
  • вакуумная сушка.

В таких автоклавах стерилизуют приборы и инструменты

  • Любой геометрической формы: с выпуклостями, внутренними камерами, полостями и труднодоступными местами
  • Из любых материалов: пористые структуры, ткани, резина, жидкости и растворы, инструменты и техника в любой дополнительной упаковке, разрешенной к стерилизации (одинарное и двойное обертывание, биксы и т.д.).

Конструктивно паровые стерилизаторы класса B — самые сложные. По принципу реализации предвакуумной стадии стерилизаторы могут дополнительно подразделяться на

  • Форвакуумные автоклавы
  • Гравитационные автоклавы

Форвакуумный автоклав обеспечивает откачивание воздуха из рабочей камеры специальными насосами, то есть осуществляет функцию предварительного вакуумирования.

Гравитационный автоклав удаляет воздух из камеры продувкой пара через нее в течение нескольких минут, то есть непосредственно вакуум в камере не создается, весь воздух покидает внутреннее пространство из-за разницы в давлении внутри и снаружи камеры (атмосферное). Гравитационная стерилизация имеет несколько существенных недостатков по сравнению с форвакуумными актоклавами: это

  • чрезмерная увлажненность инструментов и материалов после завершения цикла (например, для пористых тканей — это 3-5%, при норме в 1% и менее)
  • полное отсутствие или затрудненная сушка,
  • возможность повторной контаминации изделий
  • медленный (до 25 минут) прогрев и выход на рабочие режимы
  • гравитационный автоклав нельзя отнести к классу B, так как вакуум в нем не образуется, воздух удаляется не так качественно, часть материалов в таких автоклавах стерилизовать запрещено.

В современных условиях данную классификацию можно учитывать в меньшей степени, поскольку, практически все гравитационные стерилизаторы выработали свой ресурс и заменены (или будут заменены) на форвакуумные автоклавы класса B .

При этом, если в ЛПУ все еще используется гравитационная стерилизация ИМН (изделий медицинского назначения), за автоклавами необходимо следить особенно тщательно, регулярно обслуживать их, чаще проводить тесты на качество стерилизации.

Автоклавы класса S

Автоклавы класса S применяются для дезинфекции простых инструментов без карманов и полостей (как в упакованном виде — для дальнейшего хранения — так и без упаковки — для немедленного использования) Допускается стерилизация простых материалов и растворов.

Запрещена стерилизация тубулярных инструментов, то есть полых и длинных, а также больших объемов пористых тканей.

Паровой автоклав класса S дешевле, аппарата класса B. Отличительная особенность:

В стерилизаторах класса S

  • Отсутствует фракционированный предвакуум (стадия предварительной вакуумизации)
  • Может использоваться линеарный предвакуум
  • Может присутствовать вакуумная сушка (после стерилизации).

Автоклавы класса N

Автоклавы класса N — самые простые и дешевые паровые стерилизаторы. В них нет стадии предвакуума и вакуумной сушки.

Паровой стерилизатор класса N подходит для стерилизации простых инструментов без пустот, щелей, полостей и карманов. Стерилизация возможна только для инструментов в неупакованном виде.

Как правило, автоклавы класса N — механические (полуавтоматические), не имеют сложной электроники, так как в целом являются более бюджетными решениями. В некоторых автоклавах этого класса может присутствовать дополнительная сушка инструмента в конце цикла (не вакуумная).

Если у вас есть вопросы по ремонту, диагностике или эксплуатации стерилизатора — звоните и пишите нам в любое время — будем рады помочь!

Читайте также:  Как снизить повышенное внутриглазное давление

Источник

Автоклавы (Стерилизация паром)

Автоклав – аппарат для стерилизации и обеззараживания медицинских инструментов, принадлежностей, материалов под воздействием горячего водяного пара. Благодаря своим характеристикам современные паровые электрические автоклавы превосходят другие типы стерилизаторов (газовые, плазменные, сухожары и д.р.) практически по всем параметрам и являются общепринятым мировым стандартом в медицине.

Преимущества медицинских автоклавов

  • Высокая эффективность.
  • Надежность.
  • Безопасность для стерилизуемых принадлежностей, персонала, окружающей среды.
  • Малое время стерилизации.
  • Экономичность.

За счет того, что процесс стерилизации происходит при помощи водяного пара под давлением, температуры в автоклаве варьируются в пределах 120-135°C (против 180 °C в сухожаровом стерилизаторе), а значит, стерилизатор паровой (автоклав) пригоден даже для обработки термически чувствительных материалов. Дополнительное преимущество заключается в коротком стерилизационном цикле и низких энергозатратах, что на выходе дает привлекательную стоимость владения данным оборудованием.

Виды автоклавов

В зависимости от способа загрузки, автоклав может быть вертикальный или горизонтальный (главный плюс последнего — возможность создания противодавления, что позволяет стерилизовать предметы в хрупкой упаковке, не повреждая её). Стоит отметить, что практически все современные медицинские устройства относятся к горизонтальному типу.

Различаются они и по размеру: так, настольный автоклав будет оптимальным вариантом для стоматологического кабинета, для крупной клиники потребуется гигант аппарат колонного типа большого объема, способный с наименьшими затратами обрабатывать большие объемы принадлежностей.

Вакуумные автоклавы

Исходя из технологических особенностей, стандартом Европейского союза номер EN 13060 автоклавы делятся на 3 класса: «B» (с функциями предварительной вакуумизации и окончательной вакуумной сушки), «S» (имеется только вакуумная сушка), и «N» (не имеют вакуумной камеры). Для стерилизации принадлежностей имеющих полости сложной формы (например, хирургические инструменты, стоматологические наконечники) подходят только автоклавы класса B. Подробнее о классах.

Медицинские вакуумные автоклавы класса B являются наиболее дорогими, но и наиболее универсальными и высокотехнологичными устройствами. В этих аппаратах есть все, что нужно для стерилизации любых предметов.

Цена на автоклавы класса «S» несколько ниже. Они также достаточно эффективны, но гарантировать полную стерилизацию при обработке, например, наконечников стоматологических приборов, не в состоянии.

Самые дешевые – паровые стерилизаторы категории «N», годятся для обработки лишь самых простых, цельных инструментов без лишних выемок и зазоров, а также гладких тканей в развернутом состоянии.

Особенности медицинских автоклавов

Автоклавы различаются не только по техническим характеристикам, но и по количеству дополнительных функций, что также влияет на конечную цену.

Например, полностью автоматический автоклав будет стоить значительно дороже аналогичного с ручной настройкой, однако работа с автоматом будет заключаться лишь в загрузке инструмента, выборе программы и нажатии кнопки «Пуск».

Также стоит обратить внимание на количество программ стерилизации. Обычно их три. Однако может быть и больше. Дополнительные программы делают работу более эффективной и сокращают время стерилизации. В набор программ могут входить и тесты, позволяющие проверить качество работы автоклава, не прибегая к услугам сервисного центра.

Наличие встроенной системы учета и принтера также увеличат стоимость, хотя и сделают эксплуатацию прибора более наглядной и эффективной. В некоторых моделях существует возможность подключения внешнего принтера.

Выбор медицинского парового стерилизатора (автоклава), не смотря на кажущуюся простоту, имеет массу тонкостей. Поэтому рекомендуем ознакомиться с другими материалами, представленными на сайте.

Наша компания осуществляет продажу автоклавов от ведущих мировых производителей, специализирующихся на производстве стерилизационного оборудования, по приемлемым ценам, а также осуществляет доставку, установку, гарантийное и послегарантийное обслуживание.
