Контроль за давлением моторного масла осуществляют два датчика и один модуль управления с предупредительным зуммером, установленный в гнезде 6 дополнительного блока реле (см. выше). Принцип работы этой системы следующий:
• При включенном зажигании на один из выводов контрольной лампы давления масла постоянно подается напряжение.
• Если давление масла (у неработающего двигателя) составляет менее 0,3 бар, контакты откалиброванного на 0,3 бар датчика низкого давления масла замыкаются, и второй вывод контрольной лампы соединяется с массой, лампа загорается).
• Когда после запуска двигателя давление масла повышается, контакты датчика размыкаются, и лампа гаснет.
• Датчик давления масла, откалиброванный на 1,8 бар, тесно связан в своей работе с модулем управления. Если давление моторного масла опускается ниже 1.8 бар, его контакты размыкаются и соединение модуля управления с массой прерывается — между тем как первый датчик давления масла давно уже не подает признаков жизни.
• Однако модуль управления передает этот импульс на контрольную лампу лишь в том случае, если давление масла упадет ниже 1,8 бар дольше чем на 1 секунду и обороты двигателя при этом будут составлять более 2100 об./мин.
• В этом случае контрольная лампа давления мЦрла начинает мигать, а кроме того, модуль управления подает предупредительный звуковой сигнал. Назначение этого устройства — предотвращать выход двигателя из строя изза слишком низкого давления масла (например, из-за низкого уровня масла).

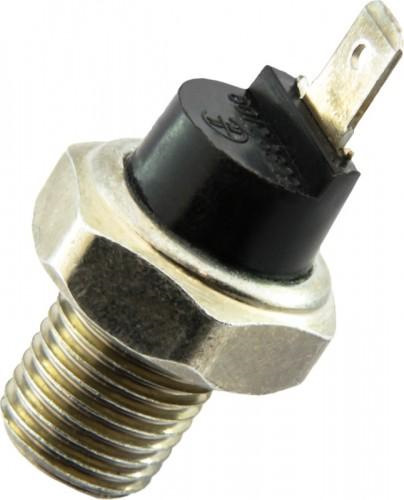

Датчики давления масла
• Чтобы датчики давления масла можно было различить между собой, их изоляторы имеют различную окраску:
• Датчик низкого давления масла коричневый.
• Датчик давления масла на 1,8 бар белый.
• Если во время работы двигателя загорелась контрольная лампа давления масла (и раздался предупредительный звуковой сигнал), необходимо сразу же остановиться!
• Немедленно заглушить двигатель, проверьте уровень масла. Если уровень масла нормальный:
• Отсоедините провод от датчика низкого давления масла и оставьте его висеть в воздухе, включите зажигание; если контрольная лампа продолжает гореть, ее проводка замкнута на массу и двигателю ничего не грозит.
• Отсоедините провод от датчика высокого давления масла и приложите к массе, включите зажигание; если лампа продолжает гореть и к тому же раздается звуковой сигнал, неисправен модуль управления или его проводка — двигателю ничего не грозит.
• Если результаты проверки иные, имеется подозрение, что система смаз’ки двигателя вышла из строя. Продолжите путь на буксире!
• Возможно, неисправен один из датчиков давления масла. Иногда работоспособность датчика восстанавливается, если покачать его электрический разъем.
• Если после включения зажигания контрольная лампа давления масла не загорается,
• Сначала проверьте предохранитель.
• Отсоедините провод от датчика низкого давления масла и приложите к массе; если теперь лампа загорится, датчик неисправен. Если она не горит, неисправна проводка или сама лампа.
Проверка модуля управления
• Отсоедините провод от датчика высокого давления масла и оставьте висеть в воздухе. Запустите двигатель и поднимите его обороты до 2500 об./мин.
• Через 2 секунды контрольная лампа давления масла должна мигнуть, а зуммер — трижды подать сигнал. Если это не так, модуль управления неисправен — замените!
• Если контрольная лампа не загорается и зуммер не звучит, имеется обрыв в проводе, соединяющем модуль с клеммой 61 (D+) генератора.
• Если контрольная лампа загорается и зуммер звучит, когда провод подсоединен к датчику давления масла, а обороты двигателя составляютоколо 2500 об./мин, датчик высокого давления масла неисправен — при том условии, что система смазки двигателя в порядке.
• Пустите двигатель на холостых оборотах, отсоедините провод от датчика высокого давления масла и оставьте висеть в воздухе. Если теперь зуммер и лампа сработают, имеется обрыв в проводе, соединяющем модуль управления с клеммой 1 катушки зажигания (сигнал частоты вращения двигателя).
Источник
Сообщества › Клуб Москвичевод › Блог › к чему подключить датчик аварийного давления масла и лампочку аварийного давления масла на москвич 412?
Возникла необходимость контролировать давление масла в двигателе, так как показчик давления масла поднимаясь к 0.2 опускался к нулю и больше неподнимался … Поставил тройник с датчиками и теперь незнаю каким образом связать цепь между лампой аварийного давления и датчиком аварийного давления … Подскажите у кого уже стоит не один год и удачно … Весьма признателен …
Комментарии 13
Вопрос. Я все подключил. Минус от датчика к лампочке и плюс от лампочки к зажиганию. Вроде все в норме. Проблема в следующем. При влючении зажигания 3.4 раза крутит акум и все … Разряжается. Подозреваю что акумулятору труба … У меня он 4 года. До меня его подцепили на металоломе. Интересует одно- от лампочки он несадится и не может ли ето біьть проблема со
стартером.
вот такой патрон у меня идёт с лампочкой в корпус … минус выходит корпус около панели, а плюс по цоколю … Интересует к какому положению зажигания устанавливать провод … замок у меня старого образца, на 3-х болтах и гайках
Патрон надо брать такой, чтоб масса негде не касалась а появлялась именно от датчика
вот такой патрон у меня идёт с лампочкой в корпус … минус выходит корпус около панели, а плюс по цоколю … Интересует к какому положению зажигания устанавливать провод … замок у меня старого образца, на 3-х болтах и гайках
Нужно найти контакт, где при выключенном зажигании нет «+», а при включенном — есть. Взять пробник с лампой и проверить.
Я себе датчик подключил, ну чтобы не делать лишних отверстий, к лампе ручного тормоза. И там, и там загорается от замыкания минуса. Взял длинный провод и от датчика дотянул до ручника, и через разветвление подключил в существующую проводку, чтобы не резать провод.
Источник
Как проверить датчик давления масла
Смотрите также
Особенности масла Шелл Хеликс
Качество моторного масла
Проверка датчиков двигателя
Характеристики моторных масел
5W30 и 5W40 — в чем разница моторных масел
Калькулятор расчёта периодичности замены масла по расходу топлива
Как рассчитать периодичность замены масла по фактическому расходу топлива
Вопрос о том, как проверить датчик давления масла (далее ДДМ) интересует водителей, столкнувшихся с проблемами в работе масляной системы двигателя, в частности, когда горит лампочка масла. Проверить этот узел можно с помощью электронного или стрелочного мультиметра, контрольной лампочки или исправного манометра. Процедура проверки несложна, и под силу даже начинающему автолюбителю. Далее приведены подробные алгоритмы проверки с указанием тонкостей и нюансов.
Принцип работы датчика давления масла
Прежде чем разбираться каким образом можно проверить ДДМ, необходимо вкратце остановиться на теории, в частности, как работает датчик давления масла. Это даст полноту понимания процесса. В первую очередь необходимо указать, что датчики давления масла бывают двух видов — механические (устанавливаются на старые машины, в частности, советских моделей) и электронные (более современные, повсеместно используемые в автопромышленности).
Конструкция механических датчиков
Устройство механического ДДМ
Внутри механического датчика есть мембрана, которая изменяет свою форму в зависимости от приложенного к нему давления. Соответственно, чем оно больше — тем больше изгибается мембрана. Изгибаясь, она воздействует на имеющийся в конструкции шток, который отвечает за сжимание жидкости в специальной герметичной трубке. На другом конце этой трубки шток, на который давила эта жидкость, и вот второй шток двигал стрелку прибора — дифманометра, или просто манометра. Давление возрастает — стрелка идет вверх, давление падает — стрелка опускается.
Также существует еще одно, более распространенное устройство механического датчика давления масла. Оно аналогично, но с добавлением переменного резистора — реостата. Так, на имеющуюся в его конструкции мембрану помещают резистор, который изменяет свое сопротивление в зависимости от, собственно, значения прикладываемых усилий. Соответственно, чем имеет место большая деформация мембраны — тем больше изменяется сопротивления датчика. При отсутствии деформации мембраны значение сопротивления будет равно нулю. Это изменение фиксируется электронным блоком управления двигателем (ЭБУ), на который и подается соответствующий сигнал. Его программное обеспечение создано таким образом, что оно контролирует нахождение сигнала от ДДМ в определенном промежутке, соответствующем нормальному рабочему давлению масла в масляной системе двигателя. Как правило, к механическим датчикам присоединяют стрелочные манометры, на шкале которых показывается абсолютное значение масла. Хотя на самом деле эти приборы являются вольтметрами, стрелка которых изменяет свое положение в соответствии с приходящим на прибор значением сопротивления с ДДМ.
Конструкция электронного датчика
Устройство электрического ДДМ. 1 — шток, 2 — сигнальная лампа, 3 — контакты, 4 — мембрана
Конструкция электронного датчика давления масла (к слову, устанавливается на автомобили ВАЗ-2114 и его аналоги, новые модели «Лады») подразумевает, что при ровной мембране (не находящейся под давлением) питающая цепь сигнальной лампы на панели прибора нормально замкнутая, поэтому она включается в соответствующих условиях. Однако, когда мембрана выгибается под действием давления масла она своим штоком механически размыкает цепь и сигнальная лампа тухнет. Это, собственно, и происходит при запуске двигателя, о чем можно судить по тому, что лампочка масленки при включенном зажигании, а также первые 1…2 секунды находится в активном состоянии (светится).
Таким образом, суть проверки современного ДДМ заключается в измерении сопротивления обмотки датчика мультиметром, переведенным в режим измерения электрического сопротивления (омметра). Однако его также можно проверить и другими методами.
Диагностика датчика
Как указывалось выше, бывают два типа датчиков давления — механический и электронный. Соответственно, процедуры проверки аварийного датчика давления масла в обоих случаях будут отличаться, хоть и незначительно (имеют место лишь конструкционные особенности данных датчиков). В первую очередь необходимо убедиться, что именно датчик давления масла неисправен. Для этого потребуется выполнить дополнительную диагностику масляной системы — проверить уровень масла в ней, состояние фильтра, насоса и так далее. Если же подозрения пали именно на исправность датчика давления масла, то в первую очередь необходимо его демонтировать с посадочного места при выключенном двигателе (как правило, он расположен в районе масляного фильтра).
Где датчик давления масла
Узнайте, где расположен датчик давления масла на разных моделях машин, поскольку это зависит от конструкции мотора, а на некоторых автомобилях их аж два
Подробнее
Обычно для этого используются ключи различных диаметров, например, на 24, 27 или другие (зависит от конкретной модели автомобиля). После этого не забудьте заткнуть его посадочное место ветошью с тем, чтобы при работе двигателя из него не вытекало масло, а также в масляную систему не попал различный мусор или мелкие детали (болты, гайки и прочее)!
Желательно также проверить давление в масляной системе автомобиля. Для этого нужно в посадочное место, откуда был выкручен ДДМ, вкрутить манометр, с помощью которого сделайте контрольный замер давления масла на различных оборотах работы двигателя. Обратите внимание, что при этом нужно обеспечить максимальную герметичность, чтобы показания манометра были предельно точными. Обязательно нужно посмотреть на давление при работе двигателя на холостых оборотах, а также на средних и высоких.
У разных машин значение соответствующего давления будет разным, поэтому точную информацию вы найдете в мануале или технической документации к конкретной машине. Если значение давления в норме, но при этом информация не доходит до ЭБУ, то виноват, скорее всего, датчик, поэтому его и нужно проверить.
Как узнать о неисправности датчика моторного масла автосканером
На всех современных автомобилях о проблемах с датчиком может сигнализировать не только лампочка масленки, но и индикатор “проверьте двигатель”. В таких случаях узнать причину помогает недорогой оригинальный OBD-2 диагностический автосканер Scan Tool Pro Black Edition, который стоит подключить в разъем ЭБУ и со смартфона либо планшета по Bluetooth или Wi-Fi через доступное приложение подключится к модулю управления двигателем (ECM).
Индикатор давления масла и чека двигателя
Ошибка датчика моторного масла
В зависимости от характера проблемы в память могут вносится коды ошибок датчика давления моторного масла: P0520, P0521, P0522, P0523 и P0524. В режиме реального времени вы можете подключиться к блоку управления и посмотреть наличие ошибок, а также показание датчика давления масла (напряжение на датчик и температуру масла). Что позволит более точно определиться с причиной неисправности.
Благодаря 32-х битному чипу Scan Tool Pro позволит не только считать и сбросить ошибки в двигателе, но и производить замеры работы в других системах авто (коробки передач, трансмиссии, ABS, ESP и т.д.) на определенных временных отрезках и сохранить данные в памяти.
Проверка электрического датчика давления масла
Проверка датчика мультиметром
Электронные датчики давления масла, используемые, как на иномарках, так и отечественных авто, в частности, на автомобилях ВАЗ-2114 и других современных «Ладах», проверить несложно. Их устройство аналогично тому, где используется реостат, однако они попросту размыкают цепь при определенном давлении. Соответственно, его проверка еще проще. Для этого нужно:
- Установить мультиметр в режим «прозвонки» (разрыва) электрической цепи.
- Обеспечить герметичное соединение воздушного насоса и входного (чувствительного) отверстия, куда подается воздух. Тут аналогично необходимо обеспечить качественную герметизацию, поскольку от этого напрямую зависит результат эксперимента.
- Один щуп мультиметра установить на центральный выходной контакт датчика, а второй — его корпус, «массу».
- Одновременно с этим с помощью насоса подать на датчик давление воздуха около 1…1,5 атмосфер. Сильно дуть не нужно, чтобы не повредить мембрану. Если датчик исправен, то электрическая цепь разомкнется почти сразу, под механическим воздействием штока, находящемся в жесткой связи с изгибаемой чувствительной мембраной датчика давления масла.
Как понятно из схемы работы датчика, если цепь разомкнулась (фиксируется мультиметром), значит, датчик исправен. В противном случае — нет. В редких случаях вместо датчика проблему, почему горит лампочка масла, необходимо искать в неисправной (перебитой или с поврежденной изоляцией) проводке.
Также работоспособность датчика давления масла можно проверить и другим методом. Так, нужно снять питающий провод с датчика и замкнуть его на «массу». Если датчик исправен, то сигнальная лампочка на приборной панели загораться не должна. В противном случае датчик неисправен.
Проверка двух датчиков
На некоторых современных машинах устанавливают два однотипных («новых») датчика давления. Первый рассчитан на значение абсолютного давления в диапазоне около 0,15…0,45 атмосфер, и предназначен для размыкания контрольной лампы после запуска двигателем. Его проверка аналогична, и соответствует описанной выше процедуре. То есть, подключение такое же. Его цепь должна размыкаться при нагнетании в нем давления в указанном диапазоне.
Второй датчик предназначен для контроля давления масла на работающем двигателе. Он по типу аналогичен первому, но его отличие заключается в том, чтобы контролировать верхнюю границу масла (дабы не допустить его возрастания до критического значения). Верхнее значение может быть разным, и отличается у конкретных моделей автомобилей. Однако в большинстве случаев оно находится около 1,8 атмосферы. При достижении этого уровня давления или выше цепь контакта должна замыкаться, и соответственно, на приборной панели должна активироваться сигнальная лампа давления масла в системе двигателя.
Проверка датчика давления с помощью лампочки
Для проверки электрического (нового) датчика давления масла вместо мультиметра можно воспользоваться лампочкой, рассчитанной на работу под напряжением 12 В постоянного напряжения, а также блока питания (аккумулятора) и компрессора (желательно с манометром). Алгоритм проверки следующий:
- К контактам лампочки необходимо присоединить два провода.
- Один из концов провода, идущий на лампочку, присоединить к выводному контакту датчика давления.
- Массу от блока питания (или минус от аккумулятора) соответственно присоединить на корпус (массу) датчика.
- К другому проводу на лампочке присоединить плюс от блока питания или аккумулятора.
- Если датчик исправен, то после включения блока питания (или просто при возникновении контакта от аккумулятора) лампочка должна засветиться. В противном случае датчик сразу можно считать неисправным.
- Далее для проверки необходимо с помощью компрессора или насоса подать на чувствительный элемент датчика давление около 0,5 атмосферы. Значение давления может быть разным, и это зависит от того, на какое именно давление рассчитан датчик. Обычно оно находится около уже упомянутой 0,5 атмосферы.
- При возрастании давления до указанного значения (критического для датчика) лампочка должна потухнуть, поскольку при этом в корпусе датчика разомкнется контрольная электрическая цепь. Если этого не произошло, то датчик также можно считать негодным.
Вместо компрессора вполне можно обойтись обычным автомобильным и даже велосипедным насосом, которые без проблем выдадут необходимые полатмосферы давления воздуха.
Проверка механического датчика
Проверку старого механического датчика (например, устанавливаемого на некоторые модели ВАЗ «классика» и старые иномарки, например, «Вольво 240»), с помощью которого имеется возможность прямо узнать, какое давление в настоящий момент имеется в масляной системе автомобиля, можно осуществить даже без мультиметра, однако с использованием дополнительных приборов (воздушного насоса и электрического автомобильного манометра). Датчик аналогично необходимо демонтировать с машины, поскольку проверить его прямо на двигателе не получится.
Проверка датчика манометром
Проверка немного сложнее, чем у электронных, однако это заключается, в первую очередь, в некоторой сложности собирания электрической схемы. Действовать нужно по следующему алгоритму:
Как проверить механический датчик, схема подключения
- На датчике необходимо найти контакт, который выдает сигнал для аварийной лампы давления масла на приборной панели автомобиля, а также другой контакт, откуда подается сигнал для индикации давления масла. «Массу» для дальнейших замеров нужно будет просто взять с корпуса датчика (в обычных условиях все датчики берут «масс» просто с корпуса двигателя).
- Аналогично на электронном манометре необходимо разобраться, куда подключать плюс и минус его питания, а также непосредственно сигнал от датчика (то есть, предусмотрено три контакта).
- Подключить электрическую схему, и герметично подсоединить воздушный шланг, соединяющий насос и чувствительный элемент датчика.
- Далее нужно с помощью насоса подать 1…2 атмосферы на чувствительный элемент датчика. Если он исправен — то на стрелочном манометре будет явно показываться поступающее давление. Если этого не происходит — значит, датчик давления масла неисправен.
Как правило, датчики давления масла не подлежат ремонту, поэтому если была выявлена их неисправность, то нужно выполнить замену данного узла. Благо, стоят эти элементы недорого и доступны повсеместно практически в любом автомагазине.
Одна голова хорошо, а две лучше
На многочисленных форумах в сети интернет нередко можно встретить рассказы опытных автолюбителей о том, что вместе с электронным датчиком давления масла они устанавливали параллельно с ним механический. В частности, это выражается в том, что в случае падения уровня давления масла загорается не только соответствующая контрольная лампа на приборной панели, но и будет видно абсолютное значение давления на манометре, установленном где-нибудь в районе приборной панели.
Делается это по той причине, что иногда, например, после выполнения на двигателе капитального ремонта или при использовании некачественного (или устаревшего) моторного масла, которое скомковалось, чувствительный элемент датчика не срабатывает должным образом, соответственно. Соответственно, при падении давления контрольная лампа не загорается, что является критичным фактом, поскольку двигатель в таких условиях работает «на сухую», то есть, без должного смазывания. Это значительно снижает его ресурс и может полностью вывести мотор из строя в кратчайшие сроки.
Так, автолюбители устанавливают в месте подключения датчика давления так называемый тройник, на один выходной конец которого подключается традиционный электронный датчик, а на другой — механический. Шланг с проводами монтируется в подкапотном пространстве в соответствии с конструкцией двигателя. Главное, чтобы он не мешал другим элементам мотора, и сам не подвергался механическому и значительному тепловому воздействию. На его конце устанавливают манометр, например, от ВАЗ «классики», УАЗ или другой подобный прибор. На самом деле его модель не важна, главное, чтобы было удобно ориентироваться по шкале, то есть, она должна иметь подробную градуировку.
Заключение
Датчик давления — достаточно надежный узел, и выходит из строя редко. Поэтому при появлении проблем с системой индикации масляной системы, необходимо проверить другие параметры — давление масла, наличие утечек, состояние непосредственно масла, его уровня и масляного фильтра, и лишь после этого проверять состояние датчика давления масла. В целом, проверка исправности этого узла не составляет больших сложностей, и под силу даже начинающим автолюбителям, буквально используя автомобильный компрессор и мультиметр. В случае, если датчик вышел из строя, то ремонт его вряд ли возможен, поэтому лучше купить новый ДДМ в автомагазине, благо стоит он недорого.
