Рено Меган 2 датчик давления хладагента
Систему кондиционирования воздуха в салоне относят к второстепенным автомобильным механизмам. Ее основной задачей является удержание выбранной температуры салонной атмосферы. В моделях Меган 1 и Renault Megane 2 этот узел отменно защищен от несанкционированных сбоев и объединен в единый комплекс управления микроклиматом. В данных модификациях система кондиционирования является прогрессивной и способна обеспечивать поддержание конкретно установленной температуры в автоматическом режиме. И во всем этом не маловажную роль играет датчик давления кондиционера.
В числе весьма важных компонентов данного узла состоит датчик давления хладогена, контролирующий величину давления хладагента в контуре Renault Megane 2. Этот параметр значится как динамическая характеристика, а корректность ее величины влияет на функциональность всей системы. Именно поэтому датчик давления кондиционера важная вещь.
Какие особенности у механизма кондиционирования Меган 1 и 2?
Работа автомобильного кондиционера основана на достаточно примитивном алгоритме, имеющем сходства с узлами аналогичного направления бытового пользования, и имеет датчик давления хладогена. Каждый элемент системы подвергается непрерывному контролю со стороны блока управления.
Как видно по рисунку, для контуров системы характерно присутствие участков с высоким и пониженным давлениями.
В структуру узла входят:
- конденсатор;
- осушитель;
- расширительный клапан;
- компрессор;
- система воздуховодов и вентилятор;
- испаритель.
Авто-кондиционер в Рено Меган 2 выполнен в виде замкнутого контура, имеет датчик давления фреона и функционирует в соответствии со следующим принципом:
- в контуре с высоким давлением присутствует хладагент, содержащийся в газообразном состоянии и закачиваемый компрессорной установкой;
- далее происходит перекачка газообразного фреона внутрь конденсатора, где разогретый хладагент подвергается охлаждению, принимая жидкий вид;
- затем жидкость сквозь клапан расширения направляется в контур заниженного давления;
- после этого фреон следует в испаритель;
- находясь там под воздействием пониженного давления и обладая пониженной температурой кипения, жидкость снова возвращает себе газообразное состояние;
- на этом этапе производится процесс охлаждения салона Рено Меган 2.
В основу функционирования механизма положен 2-й термодинамический закон. Через датчик давления кондиционера бортовой модуль управления контролирует салонную температуру воздуха и в нужное время включает или отключает компрессор и прочие компоненты данной системы.
Как выявить неисправность?
Определить нарушения в работе реле можно по некорректному функционированию всей системы кондиционирования. Выйти из строя, в том числе может и датчик давления хладогена.
Иногда самопроизвольно могут повыситься обороты вентилятора. Как правило, причина кроется в окислении контактной группы.
Если повреждению подвержен не только корпус датчика, но и разъем, то замене подлежит весь пришедший в негодность модуль. В данном случае производителем рекомендуется вместе с разъемом заменить часть подводящих кабелей. Перед собственноручной заменой указанных элементов требуется адекватная оценка своих способностей.
Как самостоятельно осуществить процедуру замены?
Компания Рено поставляет данную деталь во все дилерские сети, что повышает ее доступность для всех владельцев Renault Megane 2. Правильно подобрать элемент поможет каталожный номер.
Чтобы повысить удобство при замене следует воспользоваться ямой.
- Сначала снимаем пластиковую защитную панель картера мотора, для чего откручиваем 5 болтом, расположенных по ее периметру.
- Далее рассоединяем соответствующие разъемы.
- Для демонтажа устройства без особого усилия отжимаем пластиковую панель на бампере.
- Откручивание сенсора выполняем ключом, типоразмером на «14».
- Для предотвращения утечки хладагента проверяем целостность предохранительного клапана, располагающегося на конденсационной трубке.
- После того, как установлен новый датчик давления кондиционера все элементы возвращаем на исходные места.
Какими функциями наделен датчик хладагента?
Датчик давления фреона служит для фиксации 3-х показателей системы. Его основным предназначением является защита охлаждающего контура от воздействия перегрузок.
Датчик давления кондиционера контролирует следующие процессы:
- отключение контура компрессора при достижении давлением отметки в 2 бара;
- аналогичное действие с контуром компрессора в случае достижения давлением критического значения в 27 бар;
- передача бортовому контроллеру сигналов о параметрах хладагента для возможности своевременной корректировки характеристик впрыска.
Здесь видно, что датчик давления хладогена находится в числе главных контролирующих и управляющих компонентов механизма кондиционирования в автомобиле Рено Меган 2. От его корректной работы зависит функциональность всей системы. Несмотря на то, что датчик давления фреона имеет простоту конструктивного решения, данный элемент осуществляет управление вентилятором обдува и механизмом блокировки кондиционера.
В этот момент следует проявить внимательность, поскольку существуют несколько видов исполнения данного сенсора, незначительно отличающихся между собой. Можно ограничиться установкой обычного реле, но есть более прогрессивная опция по установке «чипованной» версии сенсора, позволяющей формировать сигнал «меандра».
О некоторых аспектах сенсоров комбинированного типа
Импульс типа «меандра» кроме основной функции по учету допустимых пределов позволяет бортовому контроллеру осуществлять более гибкий процесс мониторинга и управления.
Механизм кондиционирования в моделях Меган 1 и Рено Меган 2 предусматривает кроме обычных реле установку сенсоров повышенной функциональности и сложности. Они позволяют без вредного воздействия на систему отслеживать часть состояний узла.
Современный авто-кондиционер Рено Меган 2 наделен множеством сенсоров:
- датчиком, отслеживающим высокое давление;
- аналогичным сенсором в контуре низкого давления, позволяющим заблокировать систему при достижении давлением критично низкой отметки в 1,2 бар.
В зависимости от собственного функционала сенсоры располагаются в магистралях забора и нагнетания.
Проверить датчик давления кондиционера весьма просто. Для этого понадобится обычная контрольная лампа или омметр. Если сенсор неисправен, то он не «прозвонится». При достижении показателя давления в системе свыше 1,2-1,35 бар датчик давления хладогена сразу начинает пропускать импульс.
Такой датчик давления фреона установлен в контуре с низким давлением и обозначен производителем на схемах в виде контактного переключателя в авто Рено Меган 2.
Присутствие в контуре с высоким давлением комбинированного сенсора переводит данный элемент в разряд ненужных. Мастерами рекомендовано применять два мониторинговых сенсора на случай появления неисправности одного из них.
Одним из достоинств элемента комбинированного типа выступает способность сохранять свой функционал при малом объеме хладагента в системе. Для этого данный тип устройств снабжен дополнительными контактами для обдувающего вентилятора, что позволяет поддерживать достаточный уровень давления во время нагнетания. В реализационной сети доступны 3-х и 4-контактные варианты исполнения этих сенсоров.
Также в продаже доступны сенсоры преобразовательного типа. Корректность их работы определить весьма сложно. Без осциллографа здесь не обойтись.
Внимание»! Внешне нет отличий у обычных реле и преобразователей.
В основе принципа функционирования преобразователя заложена способность пропускания импульса попеременной скважности, варьируемой в пределах 5-95%.
Нелишним будет с целью защиты системы установка дополнительного предохранительного элемента.
Бдительность прежде всего
Новые модели Megane укомплектованы цифровыми сенсорами комбинированного типа. Здесь доступна регулировка давления на более «продвинутом» уровне. Следует учесть, что замена датчиков может осуществляться в отсутствие договоренности с владельцем авто. Часто прибегают к использованию обычных реле.
Поэтому в таких ситуациях подмены комбинированного датчика более простым аналогом следует проявить повышенную бдительность!
Источник
Renault Megane 1,6 мех.extreme › Бортжурнал › Датчик давления кондиционера Renault 8200279259 Valeo

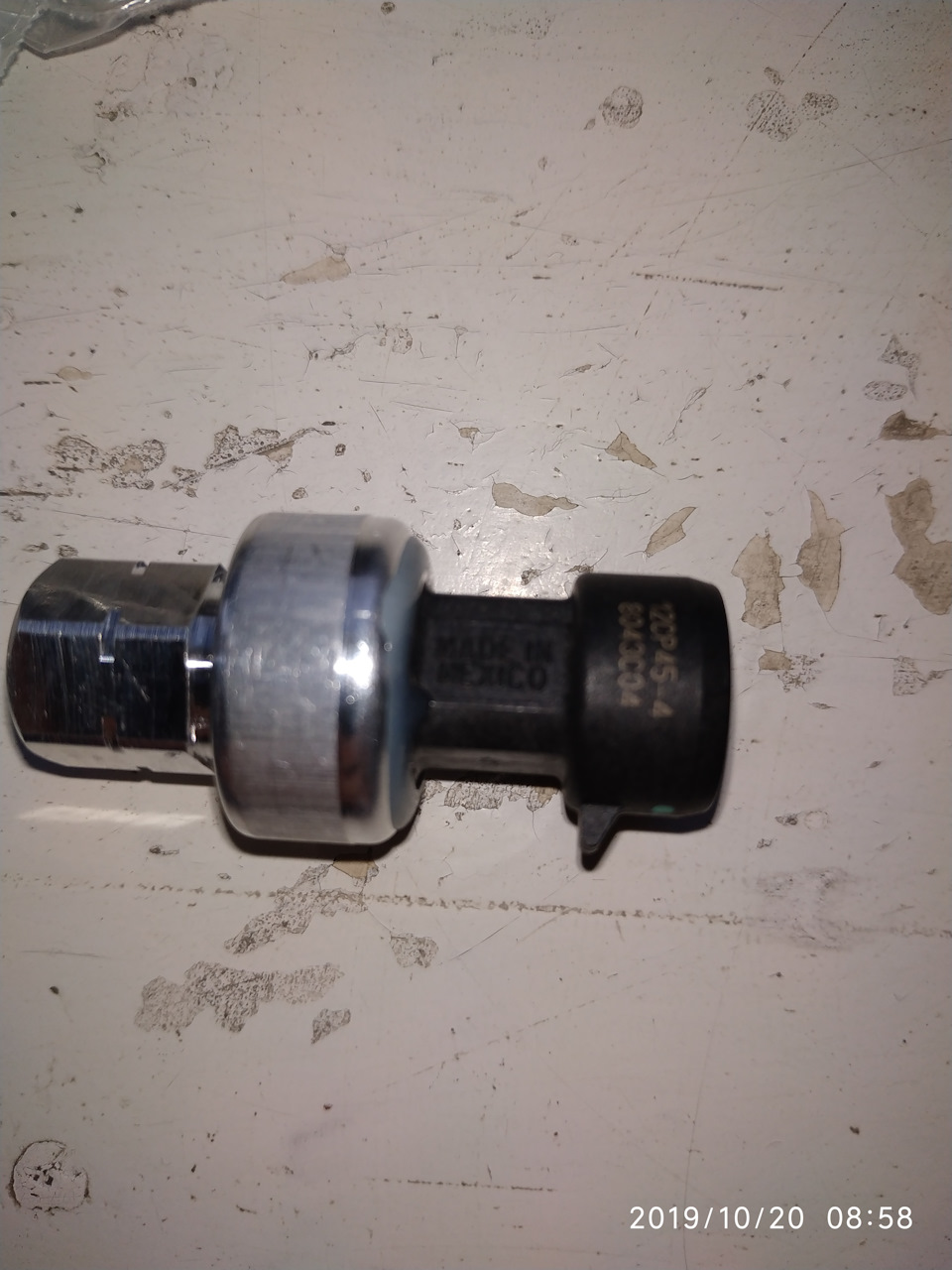

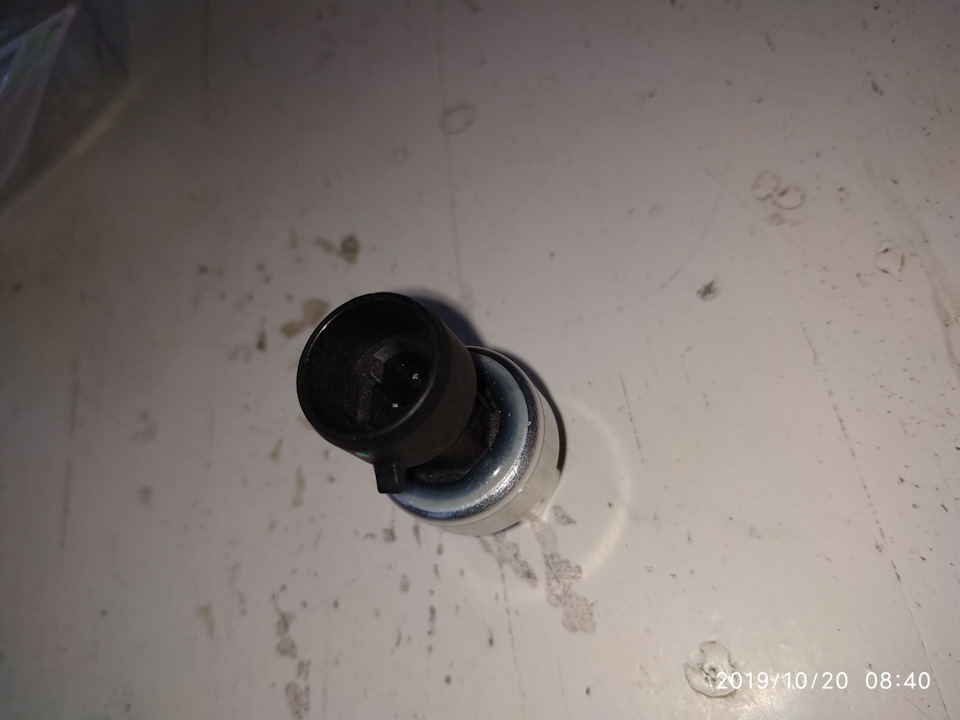

Вот такой гибрид (по наименованию) прислал поставщик из Тольятти. Цена 1000 р.
Никто с таким не сталкивался?
Никакого Renault или Valeo на датчике нет.
Артикула тоже нет.
Только Маде ин Мехико.
На сайте Valeo датчиков давления кондиционера вообще нет.

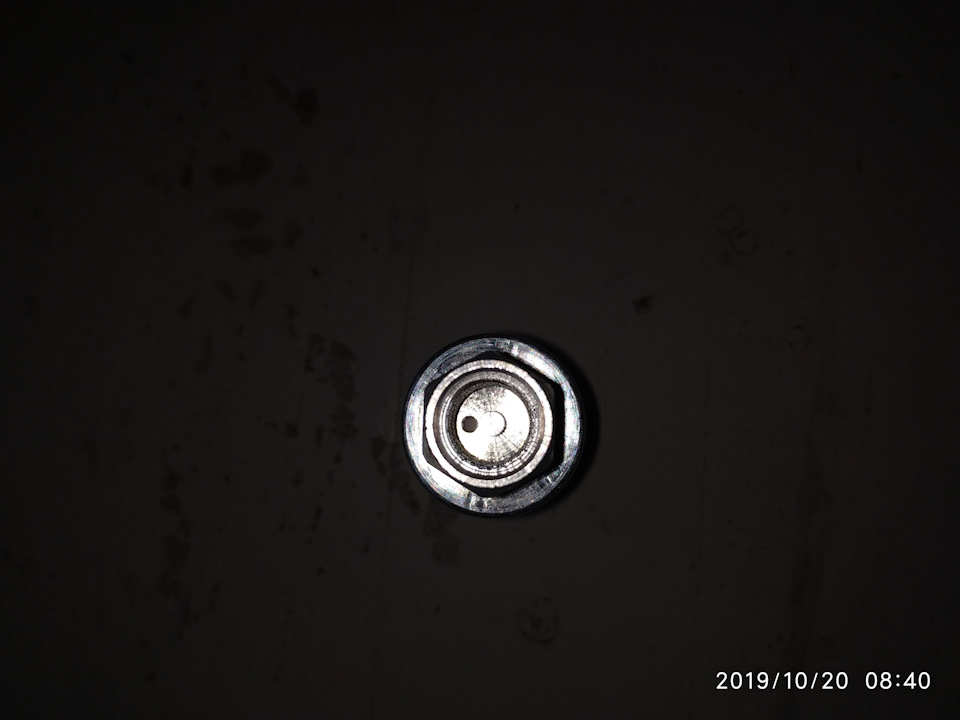

В сравнении с внешним видом оригинала средняя часть на 80% уже.
А это внешний вид оригинала
ДОПОЛНЕНО: похоже, что мне прислали подобие датчика артикул 7700417506. По внешнему виду, по крайней мере.
ДОПОЛНЕНО — 2: уж не с Алиэкспресса ли эти датчики поставщик накупил по 500 рублей за штуку?
Renault Megane 2007, двигатель бензиновый 1.6 л., 113 л. с., передний привод, механическая коробка передач — запчасти
Машины в продаже
Renault Megane, 2004
Renault Megane, 2008
Renault Megane, 2008
Renault Megane, 2003
Комментарии 11
это оригинал от опеля
мне такой же прислали 8200279259 «мэйд ин мехико», заказывал на emex. Упаковка — пакет с наклейкой от емех и наклейка от поставщика e-det.ru
также никаких renault и valeo на датчике нет.
тоже вызвало подозрение
по идее оригинал должен выглядеть так
Да с одного склада берут.
Я себе менял на такой:US $8.05 30%СКИДКА | Автовыход для кондиционера A/C Датчик давления переключатель для RENAULT 7700417506 7701205751 13587668
s.click.aliexpress.com/e/6gSibTANd
Работает без проблем. Устанавливал его потому что цена «оригинала» — 50$, не оригинала — 25.
Тоже это шило пришло под оригинальным номером, похоже что китай: ru.aliexpress.com/item/32823103631.html. Не ставил еще. Я заказывал за 15$. Ясно что никакой не оригинал за эту цену.
Я «купился» на то, что поставщик типа с Тольятти, и оригинальные запчасти там могут появляться по неожиданной цене (лишку закупили и т.п.).
Как тот же датчик стоп-сигналов с длииинным номером из цифр, под которым приезжает реношнвый артикул на …38.
Сто пудово это с алика. Вот уроды то! И не стесняются продавать!
От Опель стоит, всё нормально.
Палево тебе прислали под видом оригинала. А вообще такие датчики идут на все машины с кондиционером, и они взаимозаменяемые. У меня стоит датчик GM, для ланоса, и работает уже лет семь, и стоил он когда я его ставил в 2,5 раза дешевле оригинала!🤑🤑🤑 А вообще то для этой системы кондиционирования оригинал это Делфи!
Ну пусть люди знают.
Запросил разъяснения от поставщика, мне в ответ «будем делать возврат?» 🙂
Источник
Renault Megane Son nom Megne › Бортжурнал › DF1070 или Ремонт Компрессора Кондиционера.
Часть 1 «Теория — Диагностика — Ремонт»
Пролог
Одним прекрасным, жарким, летним днём вы садитесь в свою любимую машину. И замечаете, что сегодня, что-то жарко. Понижаете температуру воздуха в салоне. Но всё ровно жарко. Температура уже на минимуме, а воздух дует тёплый.
И так у нас есть проблема, Не холодит кондиционер.
Теория
Прежде чем перейти к диагностике нам нужно понимать, ОСНОВНЫЕ шаги и алгоритмы работы кондиционера.
— Мы нажали кнопку AC, что происходит дальше.
— ЭБУ (Электронный блок управления) через ЦБЗК (Центральный блок защиты и коммутации) подаёт 12 вольт на электромагнит в муфте кондиционера.На несколько секунд! (3-5 сек.)
— Магнит притягивает фрикционный диск. Он входит в зацепление и начинает работать насос кондиционера, он же компрессор.
— ЭБУ мониторит давление хладагента в системе.
— Если давление растёт за эти 3-5 секунд, то Муфта остаётся в зацеплении и система работает в штатном режиме.
— Если Давление не изменяется. То подача 12 вольт на магнит прекращается. В эбу записывается ошибка DF1070, а может и не одна. И пока её не удалить, подача питания на муфту будет не возможна. Что значительно усложняет диагностику, так как требует постоянно сбрасывать эту ошибку.
PS: Это Краткая и самая простая на мой взгляд схема работы. Но ЭБУ также мерит температуру наружного воздуха, температуру воздуха в салоне и интенсивность солнечного излучения, которые тоже влияют на работу кондиционера.
Диагностика
Судя по тому, что я нашел по форуму и и драйву, касательно проблем с кондиционером. Я расположил пункты диагностики по популярности проблем.
1) Конечно сначала нужно понять, есть ли хладагент в системе. И если есть в достаточном ли он количестве.
Честно, я не знаю способа, как это проверить в домашних условия, кроме, как через PyRen. (Либо едем на сервис по заправке кондиционера)
Подключаемся PyRen (Об установке, настройке и использовании, читайте и задавайте вопросы тут —> www.drive2.ru/l/9214434/ )
Заходим Система впрыска — System parametrs — Кондиционирование воздуха — Холодный контур
Если хладагент ушел, значит заправляем, ищем утечки и тп. (Сохнут прокладки, гниют трубки, пробивается радиатор) ну в общем тут всё понятно.
2) Если в наличии хладагента вы уверенны. Переходим к считыванию ошибок, раз уж речь зашла о PyRen.
Ошибки по этой проблеме отображаются в блоке системы впрыска
Для Диагностики на главном экране выбираем пункт RESCAN ERRORS.
Если в блоке есть ошибки заходит в блок — Device Errors и изучаем подробно, что к чему. Если нет переходим к пункту 3.
Самые популярные ошибки
— DF232 и DF049 По датчику давления хладагента.
— DF1070 Ошибка Холодного контура
Поиск в Яндексе выдаёт огромное количество Отчетов и тем на форумах, которые мы рассмотрим в следующем Пункте.
Раз yandex.ru/search/?clid=95…%20меган%202&l10n=ru&lr=2
Два yandex.ru/search/?text=DF…0меган%202&lr=2&clid=9582
Три yandex.ru/search/?text=DF…0меган%202&lr=2&clid=9582
3) Если следовать букве документации из Dyalogis, то получив одну из этих ошибок, первое, что мы должны сделать, это проверить разъёмы на целостность и окислы, и проводку на повреждения.
Для удобства снимаем бампер. В Месте отмеченное зелёной стрелкой, идет алюминиевая трубка и на ней находится датчик давления хладагента 7701205751 . Проверяем его разъём, очень часто он окисленный. Проверяем его проводку.
Прямо за этой трубкой находится компрессор. На него приходит двух контактный разъём. Делаем всё тоже самое.
Для компрессора есть даже ремонтный разъём под номером 8201046397, который в своё время меняли бесплатно по отзывной компании. У меня именно такой и стоит, еще с 2008 года.
4) Если разъёмы и проводка целые, переходим дальше.
Датчик Давления Хладагента, может быть не исправен. При этом если мы получаем по нему ошибку DF232 или DF049. то тут всё понятно. Меняем датчик.
Но может быть такое, что датчик присылает показания, они в допустимых значениях. Но они не изменяются. или изменяются, но не адекватно.
Дальше Разумно будет проверить приходит ли 12 вольт на электромагнит.
ЕСЛИ ЕСТЬ ОШИБКИ ИХ НУЖНО СНАЧАЛА СБРОСИТЬ. При сбросе. Зажигание включено, двигатель заглушен, ручка в паркинге или нейтрале
— Отсоединяем разъём от компрессора.
— Подключаем контрольную лампу.
— Запускаем двигатель
— Нажимаем кнопочку AC
— Контрольная Лампа загорелась и потом погасла, и в ЭБУ снова записалась ошибка. Хорошо переходим к пункту 5
— Нет, Значит ещё раз
Проверяем и прозванием проводку до ЦБЗК.
Проверяем разъём в Блоке.
Проверяем Предохранитель в Блоке.
Проверяем Реле в блоке.
5) Проверка муфты. Для этого нам нужен мультиметр.
Включаем его либо в режим измерения сопротивления до 20 Ом или режим Прозвонки (Помимо сигнала будет показывать сопротивление до 30 Ом)
Мерим. Если Прозванивается и показывает 3-4 Ом. Всё ок.
А если Нет. Значит в электромагните перегорел термопредохранитель.
Тут два пути и оба они относительно сложные.
— Первый это ремонт электромагнита
Вот отличный отчет! www.drive2.ru/l/503706893600949334/ —
Вот как снять и разобрать компрессор и муфту www.drive2.ru/l/8899051/
Вот хоть не меган, но ситуация такая же www.drive2.com/l/480701262057177341/
— Второй купить Ремонтную муфту
Электромагнитная муфта компрессора Номер для заказаBO-1045 Стоит примерно 1500-2000руб
Для Любителей АлиЭкспресс ru.aliexpress.com/item/32…253214b6f8c6e9a85d33e5162
Китайцы уже всё придумали)
6) Самая дорогая поломка. Заклинило компрессор.
Рассмотрим симптомы. (При условии, что всё остальное исправное и работает)
— Приключении кондиционера муфта входит в зацепление, но провернуть, компрессор не может. Плунжерный механизм сам себя перемолол.
— До тех пор пока муфта не разомнётся, по причине того что давление в системе не меняется. Как правило начинают падать обороты и двигатель какбы «затухает»
— Так же может быть свист проскальзывающего ремня
— Или скрежет прижимной пластины о ролик
Причина клина компрессора:
— Это отсутствие или недостаточное количество масла в системе, несвоевременное или не качественное обслуживание обслуживание.
Достаточно один раз проворонить момент и дать поработать на сухую. Как в замкнутой системе начнет появляться стружка. Хоть и часть стружки осядет в осушителе. Та что останется будет работать, как абразив.
Варианты Решения:
— Купить компрессор.
Мой компрессор фирмы delphi идет под номером 8200940837.
Если покупать оригинал Рено то это на лето 2019 года 38000 рублей
если покупать DELPHI TSP0155831 это 21000 рублей
Если покупать различные аналоги это 16000 рублей www.i-bery.com/search.htm…rt_search=1&brand=Renault
— Покупка БУ с разборки, от 8000 до 12000 рублей. Покупать только от безысходности
— Ремонт Компрессора
Оказывается Клин это не приговор. Этим летом у друга заклинил компрессор. Двух контурная система.
Новый компрессор оригинал 55000 рублей, Аналоги 35000 рублей.
В сервисе расточили цилиндры и поставили ремонтные поршни большего диаметра. Обошлось 18000 рублей
Но после клина и если есть стружка в системе. Нужно поменять осушитель (3000-5000 рублей) и промыть систему от остатков стружки (около 5000 рублей в зависимости от сервиса)
Часть 2: «Что случилось у меня…»
1) Перестал Холодить кондиционер.
2) Диагностика PeRen показала ошибку DF1070 по холодному контуру.
3) Даже после сброса ошибки муфта не входила в зацепление.
4) Проводка целая, разъёмы целые, питание приходит
5) Электромагнит не показывает сопротивление ноль.
6) Значит перегорел термопредохранитель.
7) Значит был перегрев…
8) Также через два дня начал шуметь подшипник, что подтвердило версию перегрева.
9) Мой мастер, как раз ушел в отпуск на 10 дней. Но ездить то надо…
10) Почти Пи***ц…
Неделю я ездил без кондея и с шумящим подшипником. В первый же день когда мастер вышел из отпуска я отвез ему машину и он даже всё починил. Но есть один нюанс.
Подшипник не просто шумел. Он в какой-то заклинил и его начало просто вращать в посадочном месте, на самом компрессоре. Металл об метал с песочком и грязью, уничтожая посадочное место.
Потом он встал на перекос и начала тереться о прижимную пластину. На которой в добавок лопнула одна из трех пружин. И видно это было только после снятия…
Мастер восстановил мне по крупицам компрессор и посадочное место подшипника, заменил подшипник, восстановил прижимную пластину. Но сейчас вопрос стоит на долго ли. Надеюсь до следующей весны он не развалится.
А так уже надо думать о замене компрессора…
Это необычайное стечение обстоятельств. Обычно все эти проблемы проявляются по отдельности. Я же словил джекпот.
